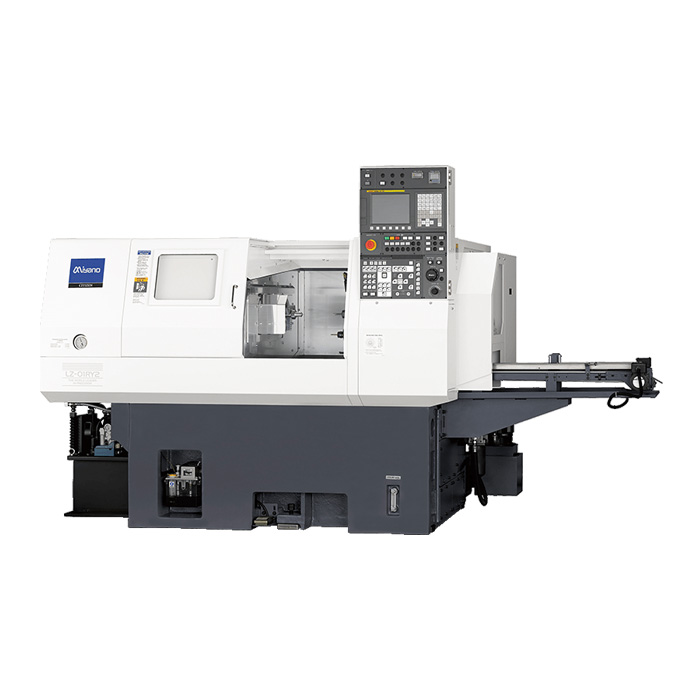

| LZ-01RY 給在通用型車床內配備裝載頭的高精度卡盤車床LZ-01R增加了Y軸。轉塔僅為Y 軸的單滑臺，使主軸承擔X軸和直線導軌化的Z軸，實現了剛性與高速移動的并舉。
加工完畢的工件通過移動式的主軸送到下料器，縮短上下料時間
產品規(guī)格
| 機種 |
|
LZ-01RY2 |
| 液壓卡盤 |
|
6" 油壓 |
| 液壓卡盤最大加工直徑 |
|
ø70mm |
| 靜止型彈簧筒夾最大加工直徑 |
|
ø50mm |
| 最大加工長度 |
|
80mm |
| 主軸旋轉速度 |
|
60～6,000 min-1 |
| 主軸馬達 |
|
7.5 / 5.5 kW |
| 主軸臺移動行程 |
X軸 |
245mm |
| |
Z軸 |
240mm |
| 刀具臺形式 |
|
12角刀塔 |
| 刀柄高度 |
|
□20mm |
| 開孔鉆頭刀柄部直徑 |
|
ø25mm |
| 旋轉刀具最大安裝數 |
|
6 |
| 移動行程 |
Y軸 |
±35mm |
| 最大工作尺寸 |
|
ø70×80mm |
| 最大工作質量 |
|
0.7kg×2 |
| 機床高度 |
|
1,680mm |
| 機床面積 |
|
2,100×1,555mm |
| 機床重量 (本體) |
|
約4,000kg |
|
